ما هي وظيفة العجلة الخامسة في الشاحنة السحب؟

ما هي وظيفة العجلة الخامسة في الشاحنة السحب؟

من منظور مستشار اختيار المركبات التجارية، فإن أول سؤال يُطرح عن أي مكوّن رئيسي هو ما إذا كان مناسبًا لدورة التشغيل المطلوبة، وللحمولة، ولظروف الطريق. وقَلّما يحمل جزءٌ هذا السؤال بشكلٍ مباشرٍ أكثر من العجلة الخامسة: وهي جهاز التوصيل عالي التحمل المثبت على الإطار الخلفي، والذي يتولى الربط المادي بين شاحنة السحب ومقطورتها.

إذا كنت تقيّم شاحنة نصف مقطورة لعمليات النقل أو الخدمات اللوجستية على المسافات الطويلة، فإن فهم هذه الآلية الواصلة ليس اختياريًّا. فهي تؤثّر في توزيع الحمولة، وسلوك الانعطاف، وأمان الربط، وتكاليف الصيانة على المدى الطويل. وتوضّح هذه المقالة وظيفة العجلة الخامسة، وكيفية عملها، وما الذي يجب الانتباه إليه عند تشغيل جرار ثقيل أو تحديده.

ما هي العجلة الخامسة في الجرار الشاحني؟

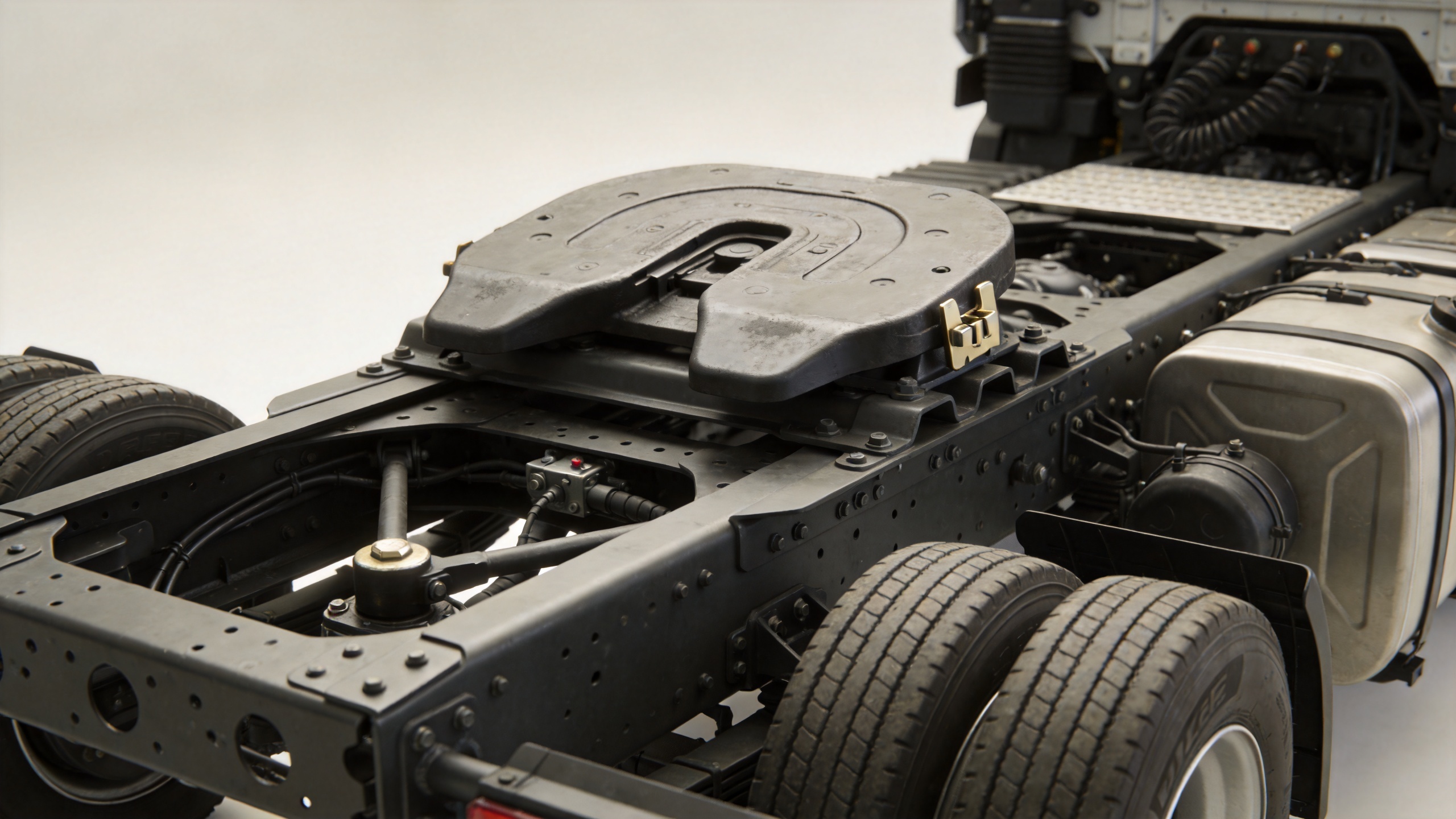

العجلة الخامسة عبارة عن لوحة معدنية على شكل حدوة حصان، وتُسمّى أيضًا لوحة الربط، وهي مثبتة بالبراغي على هيكل الجهة الخلفية للمركبة. وهي تشكّل الرابط الميكانيكي بين الوحدة المحركة والمقطورة نصف المخصصة. وعند انزلاق دبوس التوصيل الخاص بالمقطورة داخل آلية الفك، يرتبط المركبتان معًا لتشكّلا وحدة تشغيل واحدة.

السؤال التقني ذي الصلة هو ما إذا كانت مواصفات العجلة الخامسة مناسبة للمقطورة والحمولة التي تنوي سحبها. ويجب أن تدعم اللوحة الحمولة الرأسية المفروضة بواسطة المقطورة المحملة، مع السماح بالدوران الأفقي المتحكم فيه حتى يتمكن المركبة المكونة من الجرار والمقطورة من الانحناء أثناء المنعطفات. ويعتبر عدم التوافق بين سعة لوحة الربط ووزن المقطورة أحد أكثر أسباب فشل الاتصال وارتداء الإطارات بشكل غير منتظم في الشاحنات شبه المقطورة شيوعًا.

كيف تتصل العجلة الخامسة بالجرار والمقطورة

تتبع عملية الربط تسلسلًا ثابتًا في أي مركبة ثقيلة قياسية:

1. يُوقف السائق وحدة القيادة بحيث تنزلق اللوحة تحت الجزء الأمامي من المقطورة شبه المقطورة أثناء التراجع.
2. دبوس الملك الخاص بالمقطورة: وهو دبوس فولاذي مثبت في الهيكل السفلي الأمامي للمقطورة، ويُدخل في الفتحة الموجودة في لوحة الربط.
3. تُغلق ألسنة القفل الداخلية تلقائيًّا حول العمود المركزي، مما يثبّت المقطورة إلى وحدة الكابينة.
4. يتأكد السائق من إغلاق القفل بصريًّا وبسحب خفيف للأمام قبل توصيل أنابيب الفرامل الهوائية والخطوط الكهربائية.

تتم عملية فك الاتصال عكس هذه الخطوات: فتُفصل الأنابيب الكهربائية والهوائية أولًا، ثم تُحرَّر ألسنة القفل، وبعدها تتحرك الكابينة للأمام تاركةً المقطورة على أرجل الدعم الخاصة بها. وتُعد إجراءات الاتصال وفك الاتصال الصحيحة جزءًا قياسيًّا من تدريب التشغيل، أما تجاهل الفحص البصري للقفل فهو أحد الأسباب الأكثر قابليةً للمنع لحوادث انفصال المقطورات.

لماذا يكتسب هذا المكوِّن أهميةً بالغةً في الأداء

إن العجلة الخامسة ليست مجرد نقطة اتصال سلبية. بل إنها تؤدي عدة وظائف حاسمةٍ للأداء في الشاحنة السحبية:

نقل الحمولة وتوزيعها

عند تحميل مقطورة شبه مقطورة بالكامل، ينتقل جزء كبير من وزن المحور الأمامي عبر دبوس التوصيل إلى لوحة الاتصال ثم إلى مجموعة المحاور الخلفية. وتشكل السعة التصميمية للحمل الرأسي مؤشراً مفيداً عند تحديد مواصفات المركبة؛ إذ يجب أن تكون هذه السعة أكبر من وزن الدبوس المتوقع الناتج عن المقطورة المحملة. وبمرور الوقت، يؤدي تجاوز هذه السعة إلى إتلاف اللوحة وقضبان الإطار وهيكل الجزء السفلي الأمامي للمقطورة.

المرونة والانعطاف

تتيح لوحة الاتصال دوراناً خاضعاً للتحكم بين الكابينة والمقطورة. وهذه المرونة تمكن المركبة المركبة من إتمام المنعطفات الضيقة والرجوع إلى مواقع التحميل والتفافها على المنعطفات بسرعات الطرق السريعة. وتُدهن سطح اللوحة بالزيت بشكل دوري لتقليل الاحتكاك والتآكل؛ أما نقص التشحيم فيؤدي إلى زيادة جهد التوجيه ويُسرّع من تآكل المكونات في كلٍّ من الشاحنة السحب والمقطورة.

أمن التوصيل وسلامة الطرق

العجلة الخامسة المغلقة والمُثبتة بشكلٍ صحيح هي الضمان الهيكلي الرئيسي لبقاء المقطورة موصولةً تحت الأحمال الديناميكية على الطريق: قوى الانعطاف، وتباطؤ الكبح، وتأثيرات السطوح الوعرة. ولذلك فإن تأكيد الاتصال يُعدُّ فحصاً إلزامياً قبل المغادرة وفقاً لمعظم لوائح النقل الوطنية والإقليمية. وإذا كانت فكي الإغلاق مهترئين أو غير منضبطين بشكلٍ سليم، فقد يبدو الاتصال محققاً لكنه يفتقر إلى المتانة الهيكلية اللازمة للتشغيل الآمن على الطرق.

ارتفاع العجلة الخامسة وتوافقها مع المركبة

يحدِّد ارتفاع صفيحة الاتصال في شاحنة الجرار — المقاس من سطح الأرض إلى أعلى الصفيحة — توافق المقطورة مباشرةً. وقد صُمِّمت معظم المقطورات شبه القطرية القياسية لمدى ارتفاعٍ معيَّن. فإذا كان الارتفاع منخفضاً جداً، فقد تلامس أنف المقطورة الأمامي هيكل الكابينة الخلفي عند المنعطفات الحادة. أما إذا كان مرتفعاً جداً، فقد يتجاوز خط أرضية المقطورة الحدود القانونية عند التحميل.

ليست هذه مسألة تتعلق فقط بالمسافة الصافية؛ بل بالأحرى، يتفاعل ارتفاع نقطة الاتصال مع ارتفاع مقدمة المقطورة ومركز ثقل الحمولة وتوزيع حمل المحور على المركبة. ويطلب بعض المشغلين الذين يستخدمون أنواعاً متعددة من المقطورات ضمن أسطولٍ واحدٍ تركيبَ روابط خامسة قابلة للانزلاق. وتتيح هذه الآلية الانزلاقيّة إعادة تحديد موقع لوحة الاتصال على الهيكل، ما يسمح للمشغل بتعديل توازن حمل المحور دون تغيير تكوين المقطورة أو الجرار.

أنواع الروابط الخامسة المستخدمة في المركبات الثقيلة

ليست جميع لوحات الاتصال متطابقة. وأهم الأنواع المستخدمة في جرارات الشاحنات هي:

• اللوحة الثابتة: التكوين القياسي لمعظم المركبات التي تقطع مسافات طويلة. وتُثبَّت اللوحة بشكل دائم على الهيكل بواسطة البراغي. وهي بسيطة ومتينة ولا تتطلب تعديلاتٍ كبيرة.
• لوحة قابلة للانزلاق: شائع في الوحدات التي تجرّ عدة تكوينات من المقطورات أو التي تحتاج إلى إدارة الامتثال لوزن المحور على الطرق الخاضعة للتنظيم. وتتحرك اللوحة للأمام والخلف على السكك المثبتة بواسطة آلية دبوس مزودة بنابض.
• لوحة منخفضة التركيب: تُستخدم في المركبات التي تجرّ حمولات عالية الارتفاع أو غير القياسية، حيث يُعتبر خفض ارتفاع التكوين الكلي أولوية قصوى.

يُعد مطابقة النوع الصحيح مع طول هيكل المركبة، وطول الجزء الخلفي المتدلي، والأسطول المقصود من المقطورات جزءًا من تحديد مواصفات شاحنة نصف مقطورة لمهمة لوجستية محددة.

متطلبات الصيانة

العجلة الخامسة مكوّن عرضة للتآكل. ويجب على المشغلين الذين يستخدمون الجرار الشاحنة في ظروف صعبة — مثل الحمولات الثقيلة، أو المسافات الطويلة، أو الطرق التي تتطلب ربطًا وفكًّا متكررًا للمقطورات — أن يخصصوا ميزانيةً للفحص الدوري والاستبدال الدوري للمكونات العرضة للتآكل.

تشمل الصيانة الروتينية ما يلي:

• التزييت الدوري لسطح اللوحة باستخدام درجة الشحم الموصى بها من قِبل الشركة المصنِّعة.
• فحص فكّ القفل ومقبض الإطلاق للتأكد من سلامتهما الوظيفية ووجود أي علامات تآكل مرئية.
• التحقق من اللوحة بحثًا عن الشقوق أو التشوهات أو أنماط التآكل التي تشير إلى عدم تطابق عمود التوجيه أو أحداث التحميل الزائد.
• التأكد من عزم تشديد معدات التثبيت على الإطار وفق الفترات المحددة في دليل الخدمة.

إذا كانت المسار والحمولة مستقرَيْن على مر الزمن، فإن جدول الصيانة هذا يصبح قابلاً للتنبؤ به وإدارته بسهولة. أما في المركبات التي تحمل حمولات غير منتظمة أو تعمل على طرقات رديئة الصيانة، فهذه الحالة شائعة في العديد من الأسواق الأفريقية، وبالتالي تتطلب فترات تفتيش أكثر تكرارًا.

اختيار المركبة المناسبة لتطبيقات ربط المقطورات.

عند تقييم شاحنة جرٍّ لعمليات السحب شبه المقطورة، يجب أن تكون مواصفات العجلة الخامسة جزءًا من معايير الاختيار الأولية. وتشمل المعايير الرئيسية السعة القصوى للحمل الرأسي المُصنَّفة بالطن، وقطر اللوحة، وحجم عمود التوجيه المقبول (وهما ٥٠ مم و٩٠ مم المعياران العالميان الشائعان)، وما إذا كان هناك حاجة لميكانيكية انزلاقية أم لا.

يجب أن تتطابق قوة الإطار وتصنيف حمل محور الجر الخلفي وسعة لوحة الاتصال مع أقصى وزن مسموح به للمقطورة المحملة. وأي عدم تطابق في أي نقطة من هذه السلسلة يؤدي إلى خفض الحمولة المفيدة الفعلية، وزيادة معدلات التآكل في مكونات شاحنة الجر، وقد يُحدث مشكلات في الامتثال عند محطات الوزن.

أما بالنسبة لمشغلي الخدمات اللوجستية الذين يشترون المركبات لأسواق إفريقيا الشرقية أو إفريقيا الغربية، حيث تتفاوت جودة الطرق وتكون متطلبات الحمولة مرتفعة، فإن التأكد من مواصفات قاعدة الربط (الفِifth wheel) مقابل الحدود التنظيمية المحلية لأقصى وزن إجمالي للمركبة ومقاييس أساطيل المقطورات الفعلية يُعَدُّ نقطة بداية عملية قبل إتمام الشراء.

الخلاصة

العجلة الخامسة في شاحنة الجر تُشكّل الواجهة البنائية بين وحدة القوة والمقطورة شبه المفصلية. وهي تقوم بنقل الأحمال الرأسية للمقطورة إلى مجموعة المحور الخلفي، وتوفّر نقطة التماس للانعطافات، كما تشكّل آلية التثبيت المتصلة التي تحافظ على ارتباط المركبتين تحت تأثير الأحمال الطرقية. وتشكل المواصفات المناسبة والصيانة الدورية وإجراءات الربط السليمة العوامل الثلاثة التي تحدد مدى أداء هذه المكوّن الحيوي بكفاءة طوال عمر المركبة.
